영하 수백 도에 달하는 극한의 환경에서 '누설(Leak)'을 완벽히 차단하는 것은 첨단 기술의 핵심 과제입니다. LNG 선박부터 우주 항공 분야까지, 작은 누설 하나가 치명적인 사고로 이어질 수 있기 때문입니다.
저 역시 최근 '메인 산화제 밸브(Main Oxidizer Valve)'를 개발하면서, 이 까다로운 극저온 환경의 고정부 씰(Static Seal)로 '극저온 TEO 씰'을 검토하고 적용해 보았습니다.
오늘은 이 특별한 씰이 어떻게 극한의 온도를 견디는지, 그 구조와 원리, 그리고 명확한 한계점까지 자세히 파헤쳐 보겠습니다.
1. 일반 'TEO 씰'과의 결정적 차이
먼저 'TEO 씰'이 무엇인지 간단히 짚고 넘어가야 합니다. TEO는 'Teflon® Encapsulated O-Ring'의 약자로, 이름 그대로 테프론(Teflon®)이 O-링을 감싼(Encapsulated) 씰입니다.
* 일반 TEO 씰: 내부에 실리콘이나 바이톤(Viton) 같은 '고무' 코어를 넣고, 외부를 FEP/PFA(테프론)로 감쌉니다. 고무의 탄성과 테프론의 내화학성을 합친 것이죠.
하지만 이 일반 TEO 씰은 극저온 환경에서는 절대 사용할 수 없습니다.
2. 극저온 환경, 왜 일반 씰은 실패하는가?
우리가 흔히 사용하는 고무(Elastomer) 재질은 온도가 급격히 낮아지면 치명적인 약점을 드러냅니다.
* 저온 취성(Low-Temperature Brittleness): 고무는 영하 수십 도 이하로 내려가면 탄성을 잃고 딱딱하게 경화되다 못해 유리처럼 깨지기 쉬운 상태가 됩니다.
* 밀봉력 상실: 씰의 핵심인 '복원력(탄성)'이 사라지면서 틈새가 발생하고, 이는 곧장 LNG(-162℃)나 액체 산소(-183℃) 같은 극저온 유체의 누설로 이어집니다.
3. 극한의 해결책: '극저온 TEO 씰'의 특별한 구조
여기서 바로 '극저온 TEO 씰'의 진가가 드러납니다. 극저온 TEO 씰은 이름은 같지만, 일반 TEO 씰과는 심장(Core)이 완전히 다릅니다.

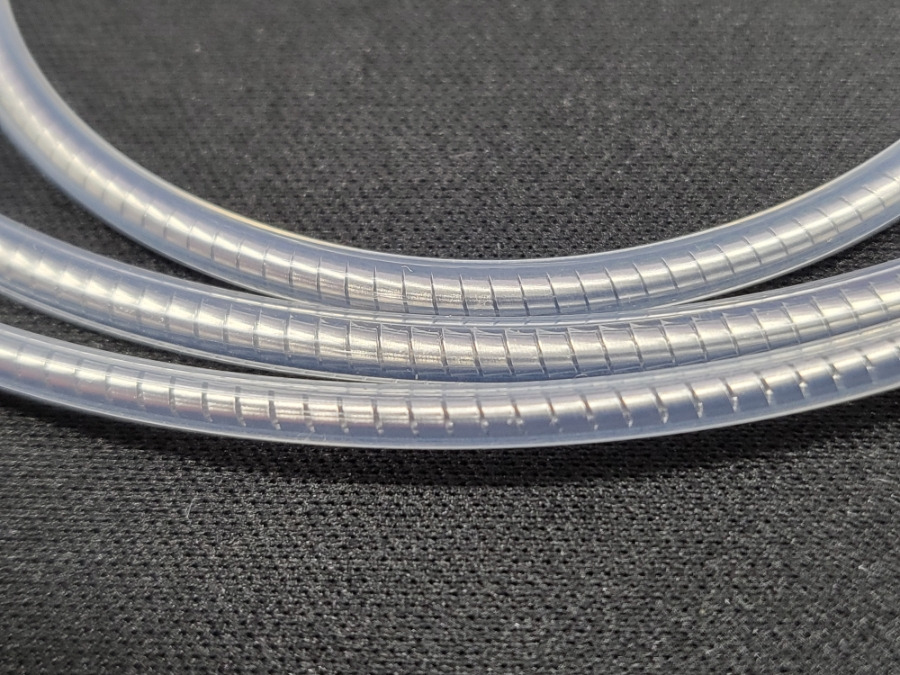

극저온 TEO 씰 = 금속 스프링 코어 + 테프론 캡슐
극저온 TEO 씰은 저온에서 무력해지는 고무 코어 대신, '금속 스프링(Metal Spring)'을 코어로 사용합니다.
* 코어 (Core): 극저온에서도 탄성을 잃지 않는 SUS302(스테인리스 스틸) 재질의 평면 와운드 리본 스프링이 들어갑니다. 이 금속 스프링이 고무의 탄성을 대신해 영구적인 밀봉력을 제공합니다.
* 캡슐 (Encapsulation): 코어의 외부 재킷은 내화학성과 저마찰 특성이 뛰어난 테프론(FEP 또는 PFA) 재질이 감싸고 있습니다.
즉, 금속 스프링의 강력한 물리적인 힘으로 테프론 재킷을 밀어붙여 틈새를 완벽하게 막는 원리입니다.
4. 극저온 TEO 씰의 핵심 장점
이 특별한 구조 덕분에 극저온 TEO 씰은 압도적인 성능을 제공합니다.
* ① 초광범위한 사용 온도:
재질 조합에 따라 **최저 -250℃에서 최고 +260℃**까지의 극한의 온도 범위를 견뎌냅니다.
* ② 압도적인 내화학성:
외부 재킷인 테프론은 액체 산소(LOx) 같은 강력한 산화제는 물론, 거의 모든 화학물질과 부식성 유체에 반응하지 않습니다.
* ③ 영구적인 밀봉력 (탄성):
금속 스프링이 극저온에서도 일정한 힘으로 씰을 밀어주기 때문에, 온도 변화에 따른 수축이나 변형에도 안정적인 밀봉 성능을 유지합니다. (스프링 작동 씰, Spring-Energized Seal의 특징)
* ④ 클린 씰(Clean Seal):
테프론 표면은 마찰이 적고, 내부에서 가스나 이물질이 빠져나올(Outgassing) 염려가 적어 반도체, 제약, 식품 산업 등 고청정 환경에도 적합합니다.
5. 주요 적용 분야 (및 나의 경험)
극저온 TEO 씰의 성능은 가장 까다로운 산업 분야에서 필수적으로 요구됩니다.
* 항공 우주: 로켓 추진체의 연료(액체 수소) 및 산화제(액체 산소) 라인.
* LNG (액화천연가스): LNG 플랜트, 운반선, 저장 탱크의 밸브, 펌프, 커플링
* 의료 및 연구: 극저온 냉동 보관 장비, 초전도체 냉각 시스템

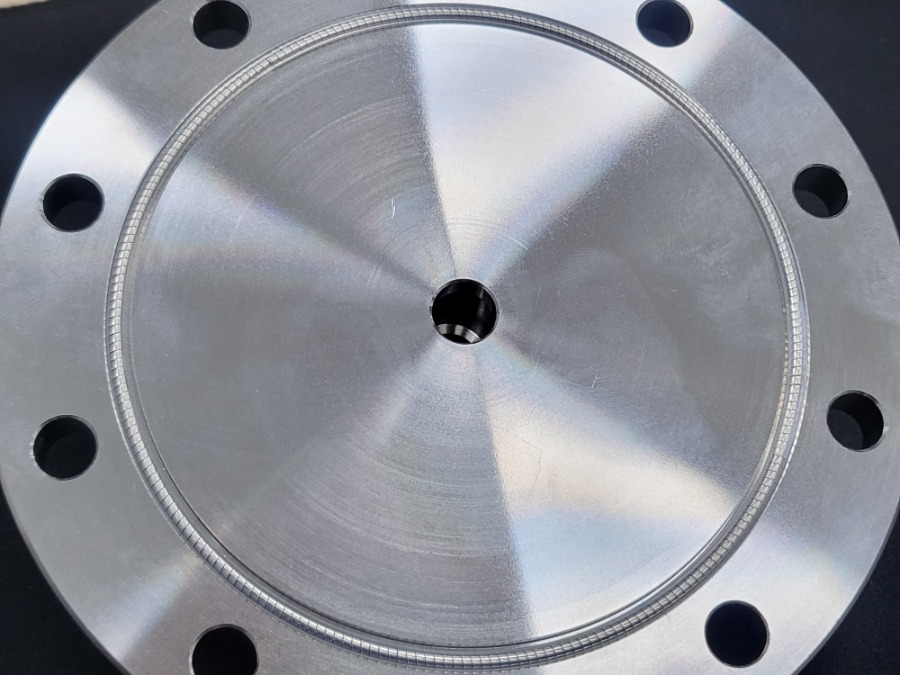

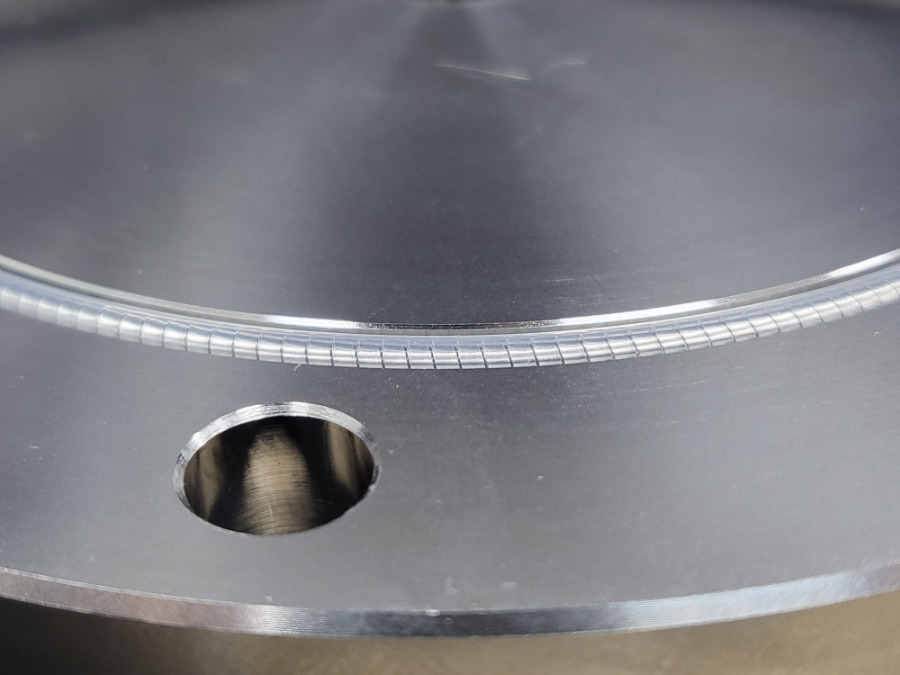

* 밸브 및 펌프: 저의 경우처럼 '메인 산화제 밸브'의 고정부 씰링과 같이 극저온 유체를 다루는 핵심 장비
6. 고려해야 할 단점 및 한계점
모든 부품이 그렇듯, 극저온 TEO 씰 역시 완벽하지만은 않습니다. 엔지니어로서 반드시 고려해야 할 한계점(단점)은 다음과 같습니다.
* ① 높은 비용 (Cost):
가장 명확한 단점입니다. 내부에 금속 스프링이 들어가고 이를 테프론으로 완벽하게 감싸는 복잡한 제조 공정, 그리고 특수 재질(SUS 스프링, FEP/PFA)로 인해 일반 O-링은 물론 고성능 고무 씰에 비해서도 가격대가 매우 높습니다.
* ② 설계 및 설치의 까다로움:
일반 O-링처럼 유연하게 늘어나거나 압축되지 않습니다. 씰이 제 성능을 발휘하기 위해서는 O-링보다 훨씬 정밀하게 가공된 전용 그루브(홈) 설계가 필요합니다. 또한 설치 시 테프론 재킷(립)이 손상되면 씰링 성능이 즉각 저하되므로, 취급에 상당한 주의가 필요합니다.
* ③ 표면 조도 민감성:
씰링 대상(하우징, 플랜지 등)의 표면 마감 상태에 민감합니다. 테프론 재킷의 손상을 방지하고 최적의 씰링 성능을 유지하기 위해, 접촉하는 금속 표면을 매우 매끄럽게 마감(연마)해야 하는 경우가 많습니다. 보통은 Ra 0.2 이하를 권장합니다. 이는 전체적인 가공 비용 상승으로 이어질 수 있습니다.
맺음말
'극저온 TEO 씰'은 이름만 듣고 일반 TEO 씰과 혼동하기 쉽지만, 실제로는 '금속 스프링'이라는 전혀 다른 심장을 가진 고성능 씰입니다.

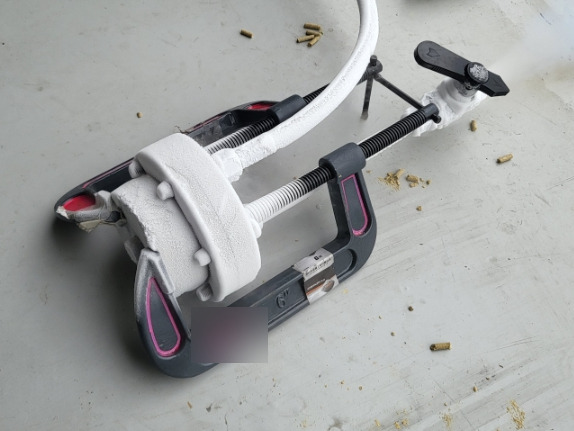

제가 직접 메인 산화제 밸브에 적용해 본 결과, (높은 비용과 까다로운 설계 조건이라는 단점에도 불구하고) 극저온 환경에서 요구되는 까다로운 씰링 성능과 내산화성을 모두 만족시키는, 현재로서는 가장 신뢰할 수 있는 솔루션 중 하나였습니다.
극한의 환경일수록 기본이 되는 부품의 기술력과 그 한계를 명확히 아는 것이 중요하다는 것을 다시 한번 깨닫게 됩니다.
